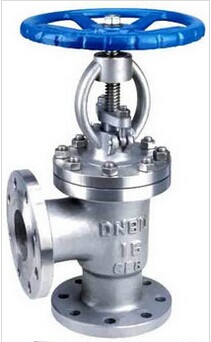

產品名稱：角式截止閥
產品型號：J44H
產品口徑：DN15～DN300
產品壓力：0.6～10.0MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
聯系電話：15901687301
產品介紹：
J44H/Y型角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。角式截止閥又稱角閥，閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。 角式截止閥只適用于全開和全關，不允許作調節和節流。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制截止閥的密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關“角式截止閥” 的力比開“角式截止閥”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
應用范圍： 角型截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，適用于≤425℃的蒸汽、油品、水等介質。
1、基本結構形式：角式
2、公稱壓力：PN1.6-6.4(MPa)
3、公稱通徑：DN15-300（mm）
結構特點：
標準規范：
設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要尺寸及重量： 1.6MPa角式截止閥主要連接尺寸
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.5 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.5 |
|
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
|
40 |
21/2 |
100/115 |
145 |
110 |
85 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
14 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
2 |
20 |
4-φ18 |
160 |
300 |
335 |
19 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
2 |
20 |
4-φ18 |
180 |
355 |
400 |
27 |
|
80 |
3 |
155 |
195 |
160 |
135 |
2 |
22 |
4-φ18 |
240 |
400 |
450 |
42 |
|
100 |
4 |
175 |
215 |
180 |
155 |
2 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
|
125 |
5 |
200 |
245 |
210 |
185 |
2 |
26 |
8-φ18 |
280 |
530 |
560 |
64 |
|
150 |
6 |
240/225 |
280 |
240 |
210 |
2 |
28 |
8-φ23 |
320 |
605 |
650 |
85 |
|
200 |
8 |
275 |
335 |
295 |
265 |
2 |
30 |
8-φ23 |
360 |
650 |
770 |
155 |
2.5MPa角式截止閥主要連接尺寸
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.5 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.8 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
140 |
260 |
290 |
11 |
|
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
13 |
|
40 |
21/2 |
100/115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
300 |
335 |
18 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
31 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
220 |
400 |
450 |
39 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
280 |
450 |
495 |
50 |
|
100 |
4 |
175 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
320 |
530 |
590 |
60 |
|
125 |
5 |
200 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
380 |
600 |
650 |
75 |
|
150 |
6 |
240/225 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
400 |
650 |
770 |
98 |
|
200 |
8 |
275 |
360 |
310 |
278 |
3 |
34 |
12-φ23 |
450 |
700 |
850 |
170 |
角式截止閥的安裝與維護應注意以下事項：
1.角式截止閥手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2.角式截止閥的手輪、手柄及傳動機構，不允許作起吊用。
3.角式截止閥介質的流向應與閥體所示箭頭方向一致。
