產品型號： PZ73H
產品口徑： DN50～1200
產品壓力： 1.0MPa～1.6MPa
產品材質： 鑄鋼、不銹鋼等

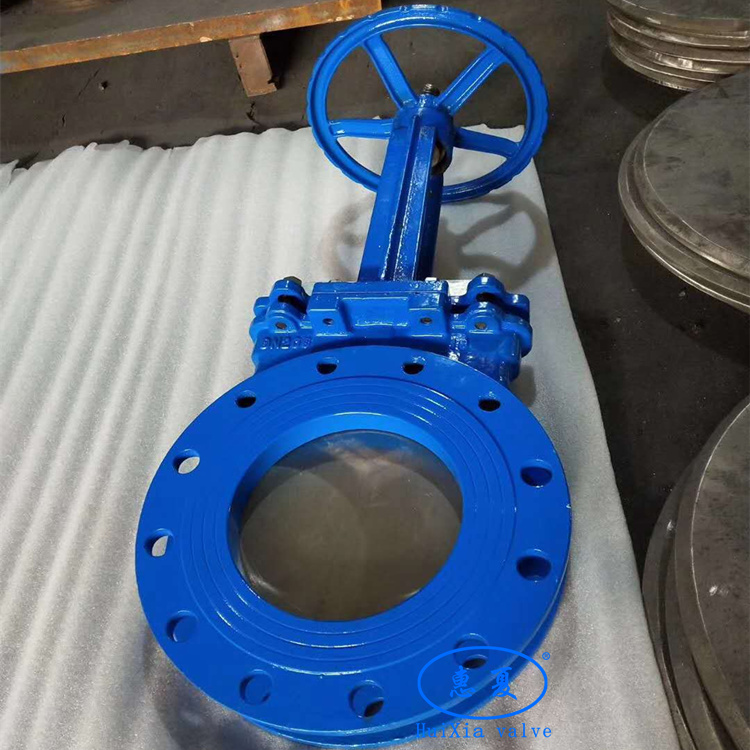

上海PZ73H手動刀型閘閥概述：
刀型閘閥又名刀閘閥，由于采用刀型閘板具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。
應用范圍：
刀型閘閥最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。
結構特點：
上海刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。
閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
上海閘閥主要性能規范
|
公稱壓力（MPa)
|
殼體試驗（MPa)
|
密封試驗（MPa)
|
工作溫度
|
適用介質
|
|
1.0
1.6
|
1.5
2.4
|
1.1
1.8
|
≤100℃
≤100℃
|
紙漿、污水、煤漿、灰、渣水混和物
|
主要零部件材質
|
體、蓋
|
閘閥
|
閥桿
|
密封面
|
|
不銹鋼、碳鋼、灰鑄鐵
|
碳鋼、不銹鋼
|
不銹鋼
|
橡膠、四氟、不銹鋼、硬質合金
|
上海閘閥主要外形及連接尺寸(mm)
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W(Kg)
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
|
65
|
46
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
|
100
|
52
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
|
|
250
|
68
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
|
|
300
|
78
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
|
|
350
|
78
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
|
|
400
|
102
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
|
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
|
|
500
|
127
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
|
|
600
|
154
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
|
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
|
|
800
|
190
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
|
|
900
|
203
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
|
|
1000
|
216
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
|
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
|
|
1.6
|
50
|
43
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
|
65
|
46
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
|
|
100
|
52
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
|
|
250
|
68
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
|
|
300
|
78
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
|
|
350
|
78
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
|
|
400
|
102
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
|
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
|
|
500
|
127
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
|
|
600
|
154
|
840
|
770
|
720
|
1800
|
20-M36
|
600
|
|
|
700
|
165
|
910
|
840
|
788
|
2150
|
24-M36
|
600
|
|
|
800
|
190
|
1025
|
950
|
898
|
2420
|
24-M36
|
680
|
|
|
900
|
203
|
1125
|
1050
|
998
|
2680
|
28-M36
|
680
|
|
|
1000
|
216
|
1255
|
1170
|
1110
|
3100
|
28-M42
|
700
|
|
|
1200
|
254
|
1485
|
1390
|
1325
|
3450
|
